Sekilas Tentang Duri Station

Slug Catcher

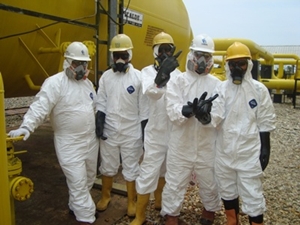

Vessel yang berfungsi untuk memisahkan Kondensat atau kotoran yang mungkin masih terdapat dalam gas yang mengalir dalam pipa, Slug Cacther ini adalah vessel terbesar yang terdapat di Duri station .Vessel yang berwarna kuning di belakang para astronot ini adalah Slug Catcher, poto tersebut diambil saat kegiatan Drain/ membuang isi condensat slug Catcher, kegiatan ini menuntuk safety yang tinggi karena kemungkinan adanya bahaya paparan dari Mercury yang terkandung dalam gas.Kegiatan ini dilakukan setiap 3 bulan untuk mengambil sample dari gas yang kemudian di analisa di laboratorium untuk mendapatkan profile kandungan dari gas tersebut.

Filter Area..

Vessel ini berfungsi untuk memisahkan Kotoran yang kering yang kemungkinan masih lolos dari slug cather, sehingga gas yang disalurkan ke konsumen benar-benar benar bersih. ukuran Catridge atau elemen filter ersebut ada yang sampai 5 micron..

Regulator Area

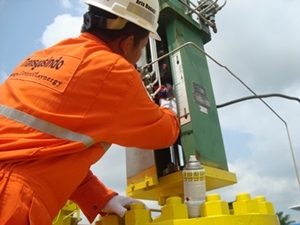

Bagian ini adalah bagian yang dianggap cukup penting di Duri Station, karena mempunyai fungsi yang critical yaitu untuk menjaga Tekanan di bagian Downstream (yang berhubungan dengan Konsumen) agar tetap konstan walau pun bagian Upstream naik turun akibat pemakaian gas oleh konsumen yang selalu berubah-ubah. normalnya tekanan di bagian Downstream tidak boleh melebihi dari 540 Psig. kalau tekanan ini dilewati akan dapat berakibat pecahnya pipa konsumen atau kerusakan pada alat-alat yang menggunakan gas tersebut…..pada gambar disamping terlihat teknisi sedang melakukan perawatan terhadap Regulator ini.. Oh ya bro biasanya regulator ini biasa juga disebut PCV singkatan dari Pressure Control Valve.

Analyzer Area

Pada bagian ini terdapat berbagai instrument yang berfungsi untuk menganalisa kandungan-kandungan kimia yang terdapat dalam Gas yang akan diukur, parameter parameter dari gas ini akan dimasukkan dalam perhitungan gas yang diukur, dalam hal ini data dari analizer ini akan diolah dalam Flow Computer, di Duri station terdapat berbagai analizer yang lengkap dalam sistem metering, antaralain :

1. Gas Chromatography analizer atau biasa di sebut GC saja
2. H2O Analizer
3. H2S analizer

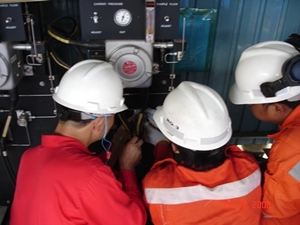

GC digunakan untuk mengukur atau mendapatkan komposisi gas, karena Gas yang diukur disini adalah Hydrocarbon maka komposisi dominan yang didapat adalah Methane,yang jumlahnya lebih dari 90% dari gas yang diukur. Maintenance dari analizer ini merupakan pekerjaan yang memerlukan skill yang tinggi, karena kita harus mempunyai background instrument dan kimia yang baik. jika seorang teknisi metering dapat memahami analizer sistem dengan baik, maka boleh dikatakan dia seorang teknisi atau engineer yang handal. untuk itu penjelasan lebih detail tentang analizer ini akan di jelaskan pada bagian tersendiri..sabar dunk…karena untuk menjelaskan mengenai analizer ini diperlukan keberanian dan bekal yang cukup dalam bidang ini… but don’t worry akan saya selesaikan dalam waktu dekat.. tunggu saja yach… pada gambar disamping terlihat teknisi sedang melakukan perbaikan GC yang dibantu atau di bantu oleh seorang ahlinya atau Dukunnya GC dari Singapura…

Metering Area..

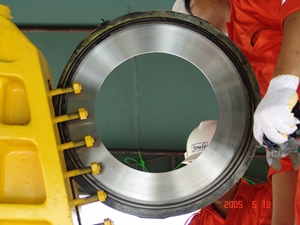

Ini adalah bagian utama dari station Duri,… ya iya lah yaw, kita bicara Metering sudah pasti Meter itu sendiri adalah Mbahnya Station ini, seperti dijelaskan diawal, kita mempunyai 2 sistem metering Orifice dan Ultrasonic yang kedua adalah versi terbaru dari dunia metering Gas, yang mengunakan sinyal ultrasonic dalam mengukur Gas yang mengalir dalam pipa, bagaimana caranya ya? hmm pada postingan selanjutnya akan kita kupas tuntas.. di duri para teknisi mempunyai kesempatan untuk memahami dua sistem yang berbeda dari metering ini.jadi kalau teknisi di duri pastilah orang-orang terpilih yang mumpuni dalam dunia ini… sistem metering ini harus mendapat legalitas pemerintah dalam pengoperasiannya dan dilakukan teraulang / kalibrasi setiab tahunnya.kegiatan ini dilakukan untuk memastikan Metering ini masih dalam keadaan yang baik dan sah digunakan sebagai alat ukur Agar konsumen tidak ada yang dirugikan. pada gambar disamping adalah salah bentuk dari pelat orifice yang digunakan dalam sistem metering.

untuk sistem Ultrasonic saya lupa photo nih.. mungkin sekalian saja saat postingan selanjutnya mengenai ultrasonic meter akan saya sertakan dan kita ulas lengkap sampai ke akar-akarnya… ehhh sampai ke kabel-kabelnya so Don’t go anywhere Stay tune on by blog ya… thank you…
